ELVL Bitherm koupelnové otopné těleso BK 600 x 1320 mm ELVL0612

Detailní popis produktu

Koupelnové otopné těleso BK je nejpoužívanejším typem mezi koupelnovými teplovodními radiátory.Jeho elegantní a subtilní vzhled spojený s funkcí sušáku a topidla dodá vaší koupelně komfort a pohodlí s příjemným teplem příznivě ovlivňující i klima vaší koupelny. Koupelnová otopná tělesa BK jsou standardně dodávána s povrchovou úpravou bílé komaxitové barvy RAL 9016. Koupelnové otopné těleso BK je vyrobeno z příčných ocelových trubek ø 20 mm a dvou vertikálních ocelových stojin ve tvaru D o rozměru 30 x 40 mm. Rozměry: délka 600mm, výška1320mm, hloubka 30mm. Radiátor je určen pro teplovodní nebo kombinované vytápění.

Obecné informace k sérii koupelnových radiátorů BK

Teplovodní

Koupelnové otopné těleso se připojuje do soustavy ústředního vytápění s jedním centrálním zdrojem tepla.

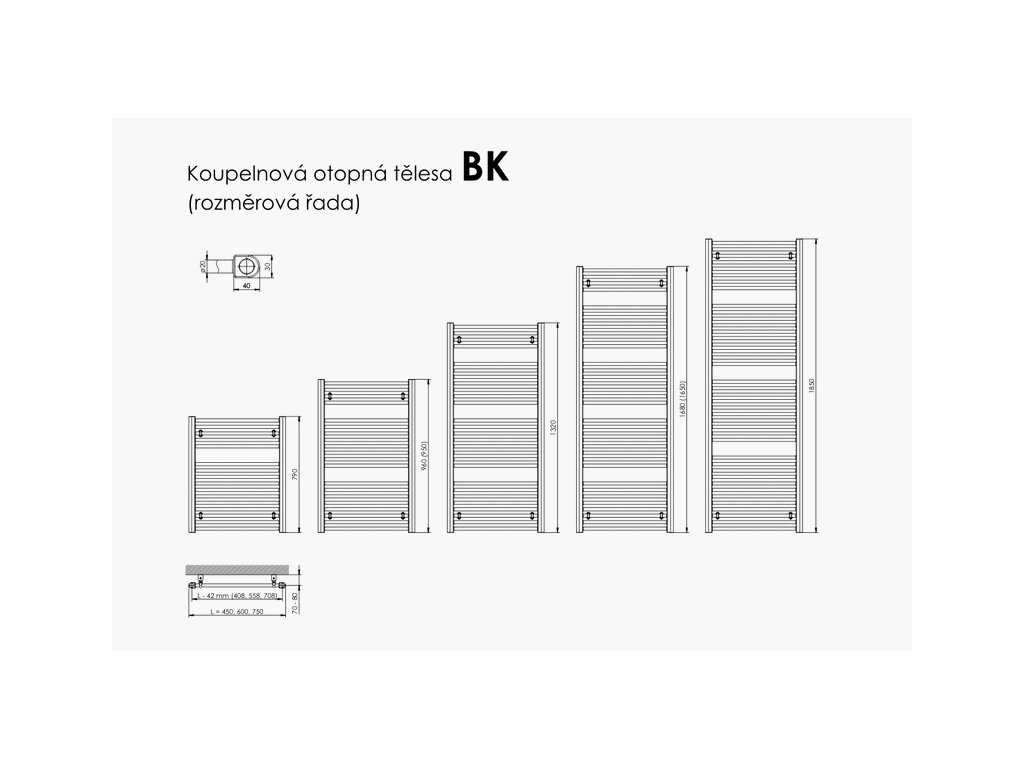

Koupelnové otopné těleso BK je nejpoužívanějším typem koupelnových trubkových radiátorů. Je vyrobeno z příčných ocelových trubek o průměru 20 mm a dvou vertikálních ocelových stojin ve tvaru D o rozměru 30 x 40 mm. Rozměrová řada začíná délkou 450 mm, maximální délka je 750 mm, výška od 730 mm až 1850 mm. Základní trubkové otopné těleso BK dodáváme v bílé komaxitové barvě RAL 9016. Součástí dodávky koupelnového trubkového radiátoru je sada pro upevnění na stěnu i odvzdušňovací a zaslepovací zátka.

Na přání je možné dodat koupelnový radiátor v jiné barvě RAL a přizpůsobit tak otopné těleso interiéru koupelny. Otopné těleso BK je možné doplnit středovým připojením nebo vyrobit na zakázku i v atypickém rozměru.

Elektrické

Elektrický radiátor - sušák je určený do koupelny k odkládání a sušení vlhkých ručníků a osušek. Elektrický koupelnový radiátor ELVL je dodáván jako celek, který stačí jen upevnit ke zdi (montážní konzole jsou součástí dodávky) a připojit do sítě. Elektrický trubkový radiátor je naplněný přesným množstvím nemrznoucí kapaliny za přísně stanovených podmínek a osazený elektrickým topným tělesem s připojením k elektrické síti přes instalační krabici pevného elektrického rozvodu nebo do zásuvky s možností regulace nebo bez regulace.

BK.E bez regulace Elektrický koupelnový radiátor – sušák BK.E je dodáván osazený elektrickým topným tělesem EL.05 E vybaveným omezovačem teploty, který zamezuje přehřátí radiátoru. V tomto provedení je elektrický trubkový radiátor bez možnosti regulace výkonu. Koupelnový radiátor s topnou tyčí a náplní BK.E je nabízen s rovným přívodním kabelem pro připojení k elektrické síti přes instalační krabici pevného elektrického rozvodu. Přívod lze opatřit síťovou vidlicí se spínačem VS1 nebo el. regulátorem teploty. BK.E je v nabídce i s krouceným přívodním kabelem opatřeným síťovou vidlicí.
BK.ES bez regulace, do zásuvky Elektrický koupelnový radiátor – sušák BK.ES je určený k zapojení do zásuvky. Součástí radiátoru je elektrické topné těleso EL.05 S vybavené omezovačem teploty, který zamezuje přehřátí radiátoru. V provedení BK.ES je koupelnový radiátor do zásuvky bez možnosti regulace výkonu. Koupelnový radiátor s topnou tyčí a náplní BK.ES je nabízen s rovným nebo krouceným přívodním kabelem, který je zakončen síťovou vidlicí Unischuko 230V~ a síťovým spínačem.
BK.ER s regulátorem, do zásuvky Elektrický koupelnový radiátor – sušák BK.ER se zapojuje do zásuvky. Je vybaven elektronickým regulátorem prostorové teploty se síťovým spínačem a síťovou vidlicí Unischuko 230V~. Elektronický regulátor s 2 hodinovým programem sušení umožňuje regulovat prostorovou teplotu v rozsahu 5°C až 30°C. Elektrický koupelnový radiátor s termostatem BK.ER je v nabídce s rovným nebo krouceným přívodním kabelem.
BK.ERC s vertikálním regulátorem – NOVINKA Elektrický koupelnový radiátor – sušák BK.ERC s elektronickým regulátorem prostorové teploty s programem sušení se připojuje k elektrické síti přes instalační krabici pevného elektrického rozvodu. Elektronický regulátor s 2 hodinovým programem sušení umožňuje regulovat prostorovou teplotu v rozsahu 5°C až 30°C. Elektrický koupelnový radiátor s termostatem BK.ERC je v nabídce pouze s rovným kabelem, na přání lze kabel na konci opatřit síťovou vidlicí.
BK.ERK s horizontálním regulátorem Elektrický koupelnový radiátor – sušák BK.ERK s elektronickým regulátorem prostorové teploty s programem sušení se připojuje k elektrické síti přes instalační krabici pevného elektrického rozvodu. Elektronický regulátor s 2 hodinovým programem sušení umožňuje regulovat prostorovou teplotu v rozsahu 5°C až 30°C. Elektrický trubkový radiátor BK.ERK je v nabídce pouze s rovným kabelem, na přání lze kabel na konci opatřit síťovou vidlicí.

Kombinované

Kombinovaný způsob vytápění přináší výhodu sušení ručníků i mimo topnou sezónu. U kombinovaného způsobu vytápění je v topném období v provozu soustava ústředního vytápění a mimo topnou sezónu je provozovaný elektrický zdroj tepla – elektrické topné těleso.

Pro kombinované vytápění se objednává zvlášť teplovodní radiátor BK plus elektrické topné těleso příslušného příkonu (EL.05 E, EL.05 S, EL.05 R, EL.05 RC nebo EL.05 RK). Vhodný příkon elektrického topného tělesa pro vybraný rozměr teplovodního radiátoru naleznete zde, případně Vám jej sdělíme.

Pro instalaci koupelnového radiátoru na kombinované vytápění je vhodné, aby byl radiátor vybaven středovým připojením. Koupelnový radiátor BK je možné na zakázku se středovým připojením vyrobit nebo je místo středového připojení možné použít odbočku T (T-kus). Odbočka T je pochromovaný přechodový díl určený pro všechny typy řady elektrických topných těles EL.05. Odbočka T má jeden ½“ vnější závit a dva ½“ vnitřní závity.
Topná tělesa pro kombinovaný způsob vytápění
EL.05E	EL.05S	EL.05R	EL.05RC	EL.05RK



Varianty rozměrů a výkonů

Délka [mm]	Výška [mm]	Tepelný výkon	Elektrický příkon
			E	ES	ER	ERK	ERC
450	730	360 W	200 W	200 W	200 W	200 W	200 W
600	730	481 W	300 W	300 W	300 W	300 W	300 W
750	730	602 W	300 W	300 W	300 W	400 W	400 W
450	960	447 W	300 W	300 W	300 W	300 W	300 W
600	960	597 W	300 W	300 W	300 W	400 W	400 W
750	960	749 W	400 W	400 W	400 W	500 W	500 W
450	1320	594 W	400 W	400 W	400 W	500 W	500 W
600	1320	795 W	500 W	500 W	500 W	600 W	600 W
750	1320	996 W	600 W	600 W	600 W	700 W	700 W
450	1680	757 W	500 W	500 W	500 W	600 W	600 W
600	1680	1013 W	600 W	600 W	600 W	800 W	800 W
750	1680	1269 W	700 W	700 W	700 W	900 W	900 W
450	1850	859 W	600 W	600 W	600 W	700 W	700 W
600	1850	1148 W	700 W	700 W	700 W	900 W	900 W
750	1850	1439 W	900 W	900 W	900 W	1000 W	1000 W

Tepelný výkon je udáván pro teplotní spád ΔT 50K = 75°C / 65°C / 20°C

Barevné varianty

Radiátory BK jsou standardně dodávány se základní povrchovou úpravou bílé komaxitové barvy RAL 9016. Ostatní barvy ze vzorníku RAL za příplatek, cena metalických a speciálních barev na dotaz.

Při objednání jiné barvy než bílé (RAL 9016) vystavujeme zálohovou fakturu ve výši 50% z koncové ceny.

Ceník velikostí

Povrchová úprava - bílá barva.

Délka [mm]	Výška [mm]	Teplovodní provedení	Elektrické provedení
			E	ES	ER	ERK	ERC
450	730	2293 ,-	4871 ,-	5038 ,-	5881 ,-	6375 ,-	8051 ,-
600	730	2341 ,-	5187 ,-	5353 ,-	6199 ,-	6695 ,-	8147 ,-
750	730	2375 ,-	5226 ,-	5393 ,-	6236 ,-	6732 ,-	8215 ,-
450	960	2266 ,-	5003 ,-	5168 ,-	6012 ,-	6510 ,-	8089 ,-
600	960	2298 ,-	5320 ,-	5486 ,-	6332 ,-	6828 ,-	8166 ,-
750	960	2391 ,-	5601 ,-	5764 ,-	6610 ,-	7108 ,-	8305 ,-
450	1320	2618 ,-	5732 ,-	5898 ,-	6741 ,-	7239 ,-	8569 ,-
600	1320	2641 ,-	6094 ,-	6257 ,-	7100 ,-	7596 ,-	8711 ,-
750	1320	2733 ,-	6434 ,-	6599 ,-	7445 ,-	7941 ,-	8867 ,-
450	1680	3192 ,-	6463 ,-	6628 ,-	7474 ,-	7970 ,-	9336 ,-
600	1680	3452 ,-	6887 ,-	7052 ,-	7896 ,-	8391 ,-	9767 ,-
750	1680	3595 ,-	7307 ,-	7474 ,-	8318 ,-	8814 ,-	9991 ,-
450	1850	3767 ,-	7398 ,-	7563 ,-	8406 ,-	8903 ,-	10021,-
600	1850	3854 ,-	7506 ,-	7670 ,-	8517 ,-	9013 ,-	10280,-
750	1850	3955 ,-	7698 ,-	7864 ,-	8708 ,-	9204 ,-	10475,-

Ceny jsou uvedeny v Kč s DPH.

Montážní konzole jsou součástí ceny radiátoru.

Součástí ceny je recyklační poplatek.
