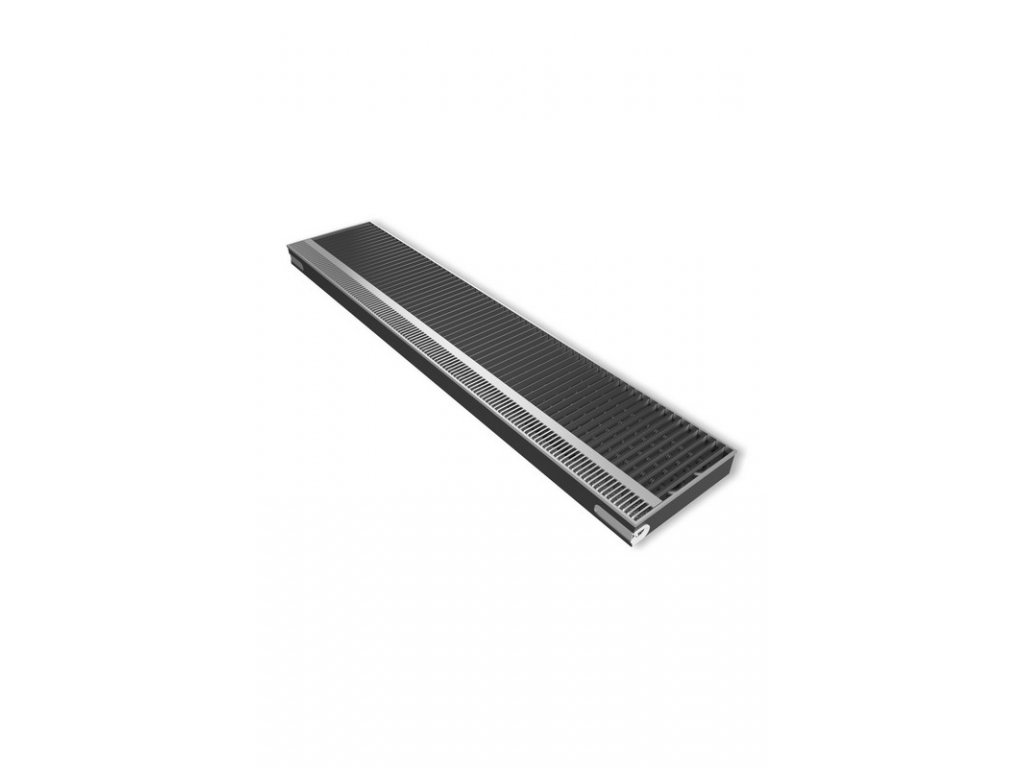

ELVL Bitherm podlahový radiátor Floor 1200 x 310 mm teplovodní provedení ELVL2947

Detailní popis produktu

Obecné informace k sérii otopných těles BITHERM FLOOR

Teplovodní

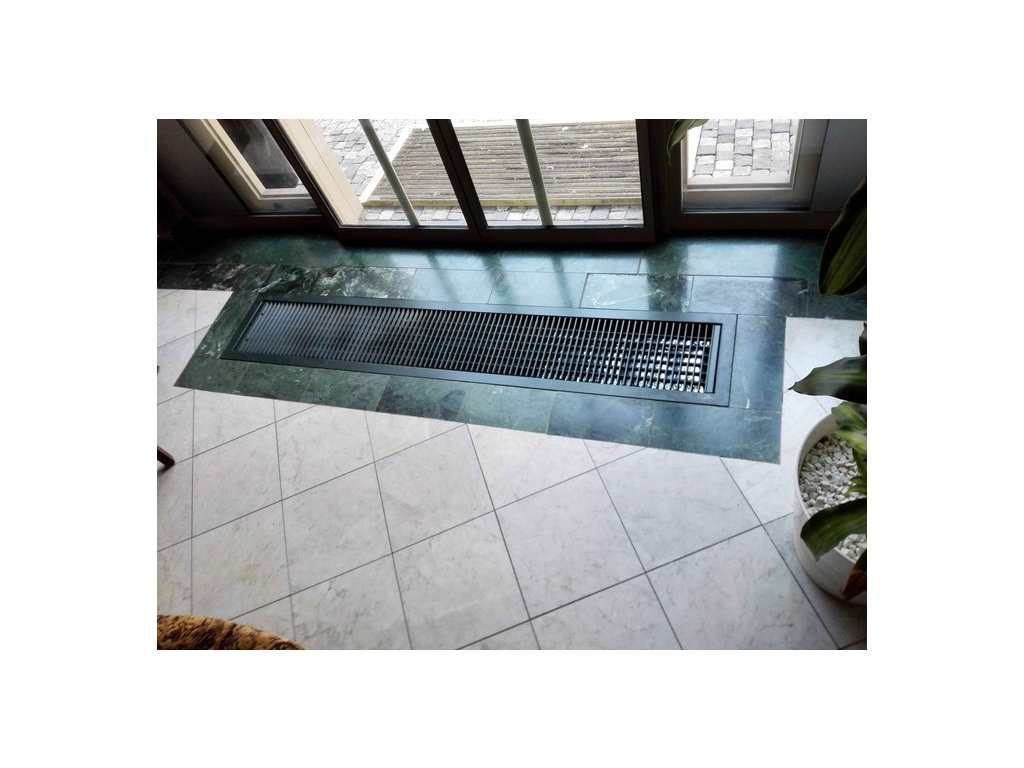

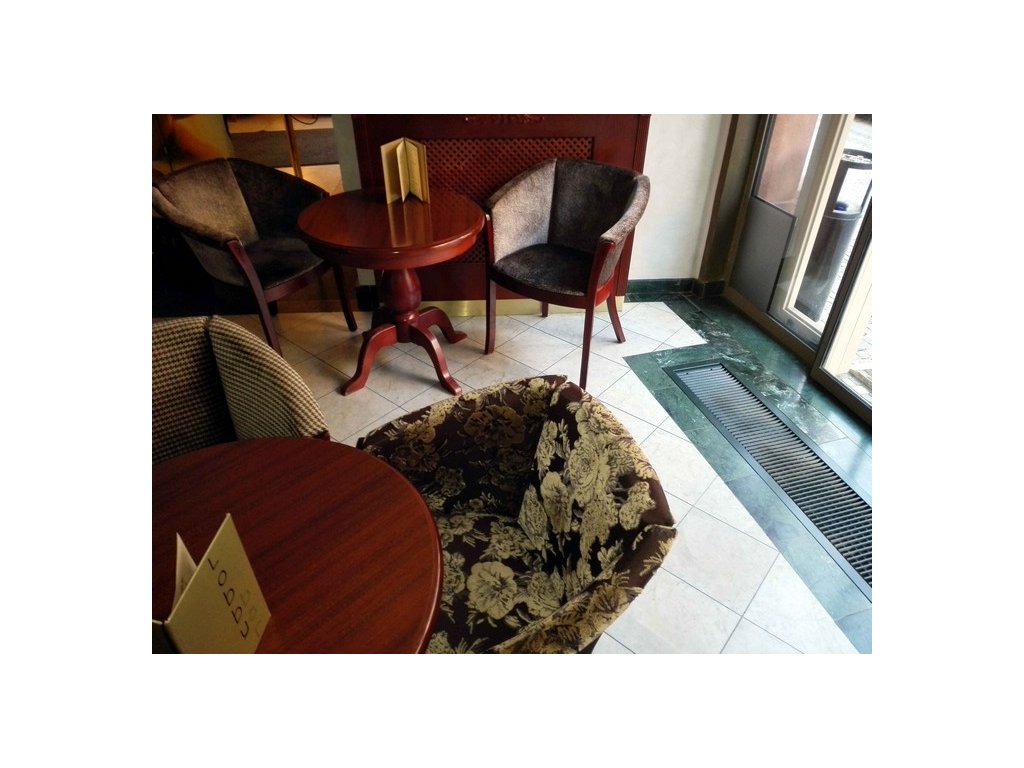

Podlahový radiátor BITHERM FLOOR se umisťuje před prosklenou stěnu zapuštěním do podlahy a je určen k vytápění vnitřního prostoru budovy za účelem dosažení tepelné pohody v interiéru a k vytvoření tepelné clony před prosklenou stěnou.

Základním konstrukčním prvkem radiátoru je pochozí žebrový zářič sdílející teplo do prostoru se sáláním a konvekcí. Zářič je uložený v radiátorové skříni a je vyrobený z měděných trubek, které prochází sestavou specielně upravených teplosměnných hliníkových lamel. Úprava lamel spočívá ve zvětšení celkové konvekční a vyzařovací plochy jejím tvarováním do mnohonásobných směrově orientovaných ploch zajišťujících nejúčinnější širokoúhlé vyzařování sálavého toku do prostoru. Na dně radiátorové skříně je pod zářičem umístěná difúzně reflexní fólie s tepelnou izolací, která odráží část vyzařovaného tepla a průteplivým prostorem mezi lamelami jej vyzařuje do vytápěné místnosti.

Tepelné záření směrované z podlahového radiátoru souběžně s prosklenou stěnou pozvolna prohřívá povrch prosklení a tím je eliminováno nežádoucí vyzařování chladu z povrchu skla do vytápěné místnosti, netvoří se chladné padající konvekční proudy a zároveň nedochází ke kondenzaci vodních par na povrchu skla.

Radiátory BITHERM FLOOR se připojují do teplovodní otopné soustavy s nuceným oběhem topné vody s provozní teplotou do 110°C a nejvyšším přípustným provozním přetlakem 1,5 MPa. Flexibilní připojení na otopnou soustavu se provádí pomocí dvou připojovacích hadic ukončených přesuvnými maticemi s vnitřním závitem G1/2" a čelním plošným těsněním.

Radiátory BITHERM jsou určeny do vnitřních prostorů s prostředím +2°C až +40°C a relativní vlhkostí do 80%.

Elektrické

Elektrické radiátory BITHERM FLOOR.E slouží k elektrickému vytápění vnitřních prostor budov. Jsou určené k instalaci před prosklené stěny, kde vytváří tepelnou clonu, která zamezuje vzniku chladného záření do prostoru a předchází tvorbě chladných padajících proudů. Vysoce intenzivní sálavý účinek vytváří patentovaná skladba tepelného zářiče W3Q uloženého ve vaně opatřené na dně termoreflexním povrchem. Radiátory jsou zvláště vhodné k vytápění prostor, kde jsou zvýšené požadavky na hygienu a čistotu prostředí např. pro alergiky.

Elektrické podlahové radiátory BITHERM FLOOR.E jsou vyráběné bez regulace teploty. Radiátory bez regulace jsou určeny pro připojení k centrálnímu řídícímu systému vytápění.

Rozměry a výkon

Tabulka rozměrů a tepelných výkonů [ W ] pro podlahové radiátory BITHERM FLOOR

Tepelný výkon je udáván pro teplotní spády ΔT 30K = 55°C / 45°C / 20°C a ΔT 50K = 75°C / 65°C / 20°C

Výška podlahového radiátoru BITHERM FLOOR je pro všechny rozměry 55 mm.

Tabulka rozměrů a elektrických příkonů [ W ] pro podlahové radiátory BITHERM FLOOR

Výška podlahového radiátoru BITHERM FLOOR je pro všechny rozměry 55 mm.

Barevné varianty

Designové radiátory BITHERM Vám dávají možnost výběru z několika povrchových úprav.

Základní barevné provedení designových radiátorů BITHERM je v barevných odstínech barev RAL. Na Vás je jen zvolit si nejvhodnější odstín barvy, který nejlépe zapadne do Vašeho interiéru.
K přesnému určení požadované barvy je zapotřebí použít originální vzorník barev RAL.

Stejným způsobem jako jsou použity barvy RAL lze použít akrylátové barvy, které budou nadefinovány stejným způsobem ze vzorníku akrylátových barev.

U některých typů designových radiátorů BITHERM je vhodnější do vašeho interiéru použít radiátor v přírodní barvě hliníku a mědi s transparentním lakem (balotina). Vznikne tak stylová dvoubarevná kombinace radiátoru stříbrnošedivého hliníku a cihlově červené mědi.

Po domluvě je možné použít i jiné povrchové úpravy.
